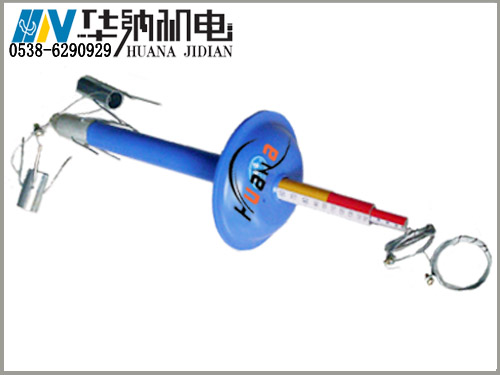

产品名称：顶板离层仪

型号：LBY-2（托盘式、竖式）

产品类型：矿压观测仪表、巷道位移量检测仪表

产地：泰安市华纳机电设备有限公司

产品用途：

LBY-2型顶板离层仪主要适用采用锚杆支护的巷道顶板及需要测量顶板位移的工作面，为煤矿工程技术人员和监测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆的合理性、经济性而需要的科学依据。顶板离层指示仪的使用有效的防止顶板坍落事故的发生，确保煤矿安全生产。

主要技术指标：

①    刻度：170mm；

②    安装点：2点/3点；

③    分辨率：1mm；

④    最大布点距离：4米/8米(可根据用户要求定做大量程离层仪）。

仪器结构组成：

离层仪主要由基点锚头，测绳，套筒，内测筒，外测筒组成.

监测原理：

深基点锚头应固定在钻空深部5m处稳定岩层内,浅基点固定在钻孔2-2.5m处(钻杆端部位置)。当锚杆锚固范围内有离层时,顶板(套管)沿外测筒向移动,移动量有由测筒标尺指示。当锚固范围顶板离层外测筒与顶板相对位置不变,但沿内测筒向下滑动,表明顶板有离层,离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时,内外测筒分别有离层显示,其显示值之和为总离层值

仪器安装：

1、先安装深基点锚头,用安装杆把锚头送至设计位置送入时拉紧测绳。

2、将浅部锚头送入至安装位置

3、安装好套管,套筒底端接牢防水牌,防水牌底沿距顶板约35mm,然后将深部锚头测绳与内测筒连接浅部锚头测绳与外测筒连接。

4、外测筒零点与套管底边对齐,内测筒零点与外测筒底边对齐。

顶板离层仪是泰安市华纳机电设备有限公司的主营产品，生产企业，顶板离层仪的种类有：托盘式顶板离层仪，丁字型顶板离层仪，三点十字型顶板离层仪，3点位移计，多点位移计，四点平行式顶板离层仪，数显顶板离层仪，数显顶板报层报警仪，红外采集式顶板离层仪，特殊型顶板离层仪。
